"Phonique" - Een trafogekoppelde RIAA voorversterker (2)

Direct door naar 1 2 3 4

De drie hoofdrolspelers, vlnr: Amperex 5842, Sovtek 6C45pi en Siemens D3A. Alledrie hebben ze een lage inwendige weerstand met een hoge versterkingsfactor (dus hoge steilheid) en zijn dus uitermate geschikt om met een interstage belast te worden. De grootte van de buis is in dit geval ook kenmerkend voor de versterking: 5842 - 43, 6C45pi - 52, D3A (triode) - 77.
Hier is de 5842 ingezet op de eerste trap én op de tweede trap.
Hier de 6C45pi op de eerste trap...
...en hier de D3A...
Interstages zijn van AE-Europe: 5 KiloOhm 1:1 met amorfe kern. Deze trafo is reeds eerder ingezet op de voorversterker met bijzonder goede resultaten!

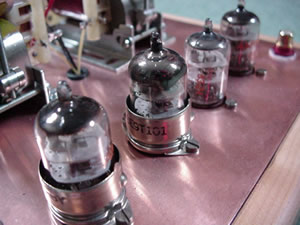

4 x OD3, dus voor elke buis apart een stabilisatie op 150 Volt. Redelijk nauwkeurig, stil genoeg en ziet er opvallend uit...

Volgende...
