TentLabs DIY CD-player

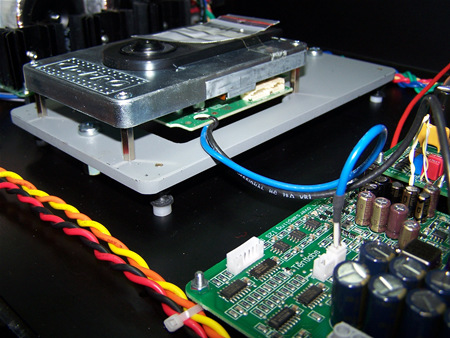

Het CD-PRO loopwerk, reeds aangesloten...
TentLabs DIY CD-player

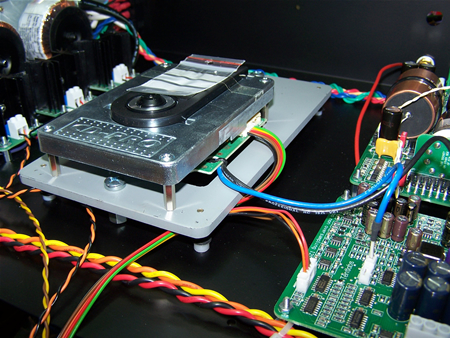

...en met de nodige bedrading voor voeding en display aangesloten.
TentLabs DIY CD-player

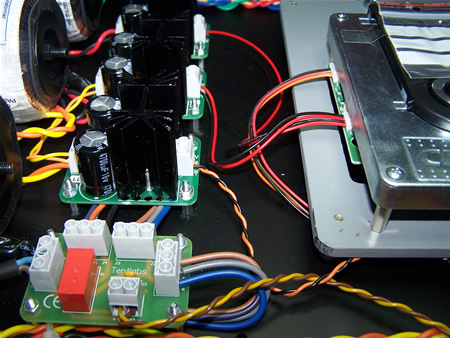

Zo ook aan de andere kant van het loopwerk.
TentLabs DIY CD-player

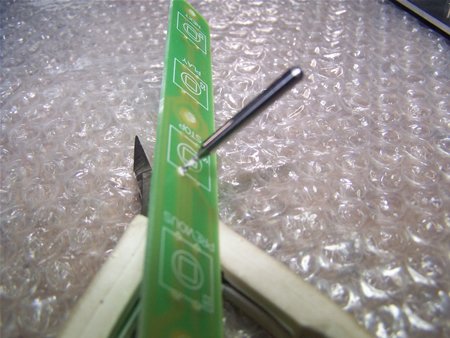

Het display: De montage van de druk-toetsen. Helaas waren de gaatjes te klein voor de pootjes van de schakelaars. Door met een 1mm print-boortje de gaatjes te vergroten, was het wel mogelijk de schakelaars vlak op de printplaat te monteren.
TentLabs DIY CD-player

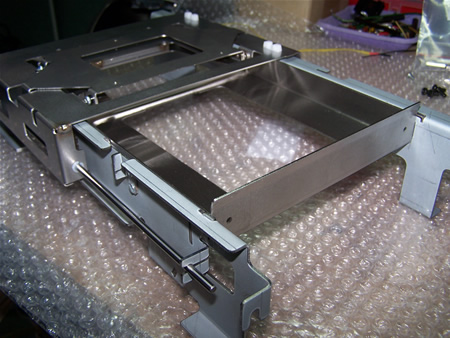

De ingenieuze constructie waar straks het deksel over naar binnen zal glijden, hier in open positie... TentLabs DIY CD-player

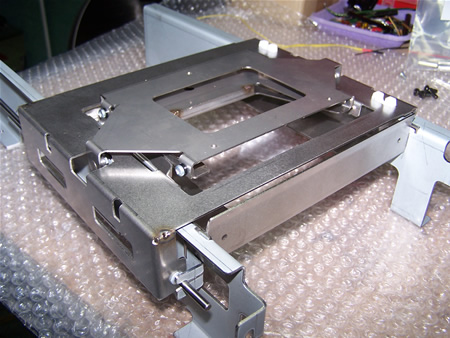

...en in gesloten positie waarbij de deksel omhoog komt, daarmee een microswitch bedienend, hetgeen het loopwerk activeert.
TentLabs DIY CD-player

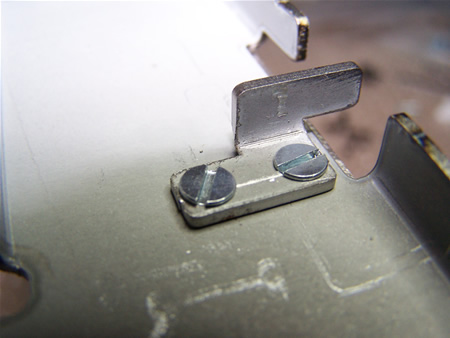

Hier het enige onderdeel dat aangepast moest worden: De "stop" waarmee de eindstand van de deksel wordt vastgesteld (de positie waar deze omhoog komt). De meegeleverde boutjes hebben een verzonken kop met heel kort schroefdraad (3 a 4mm). De "stop" kon alleen worden gemonteerd door de gaatjes te bewerken met een verzinkboor waardoor de schroefdraad wel pakte.
