Ontwerp van voedingen mbv Duncan PSU-designer (3)

Met dank aan Mattijs "MachMat" de Vries!

Direct door naar 1 2 3

Optimaliseren voeding eindversterker "Tyran" - de driver.
Ook hier eerst een simulatie in de originele configuratie:

Ook hier weer vanwege de te lage dcR van de voedingstrafo op de hoogspanningswikkeling een slingerend opkomen mét "overshoot". Wanneer er een tweetal weerstanden van 120ohm in serie met de anodes van de gelijkrichter worden geplaatst ziet de simulatie er als volgt uit:

Het slingerend opkomen blijft, de "overshoot" is weg. Lering uit voorgaande (eindbuis) bewijst dat volstaan kan worden met één LC sectie. De 1e condensator ophogen naar 12uF, de 2 smoorspoelen in serie en de 47+47uF parallel:

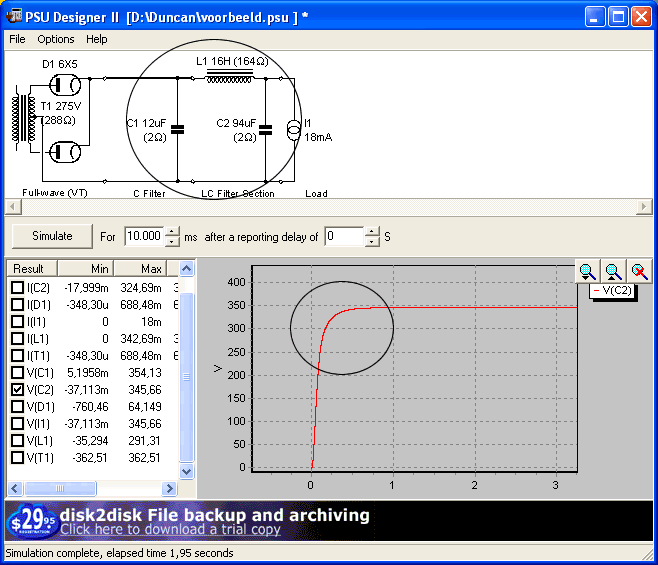

Het resultaat is een schone- en snel opkomende voeding. De restrimpel is voor de driver-trap van geen betekenis:

Verfijning bestaat uit de inzet van de 16He/112ohm dcR smoorspoel die uit de hoogspanningsectie van de eindbuis kwam, waardoor vanwege de lagere dcR de 1e condensator waarde aangepast kan worden het geen praktisch is vanwege de ruimte die een papier-in-olie inneemt:

Wat resteert is een zeer snelle en schone voeding voor zowel de eindbuis als de driver welke de eindversterker dynamischer maakt. Uitgespaard t.o.v. het eerste ontwerp zijn een 4-tal smoorspoelen en plm. 5 meter installatie draad... :-)
