Voorversterker 4617 Parafeed (2)

Ga direct naar: 1 2

4617 parafeed pre-amplifier

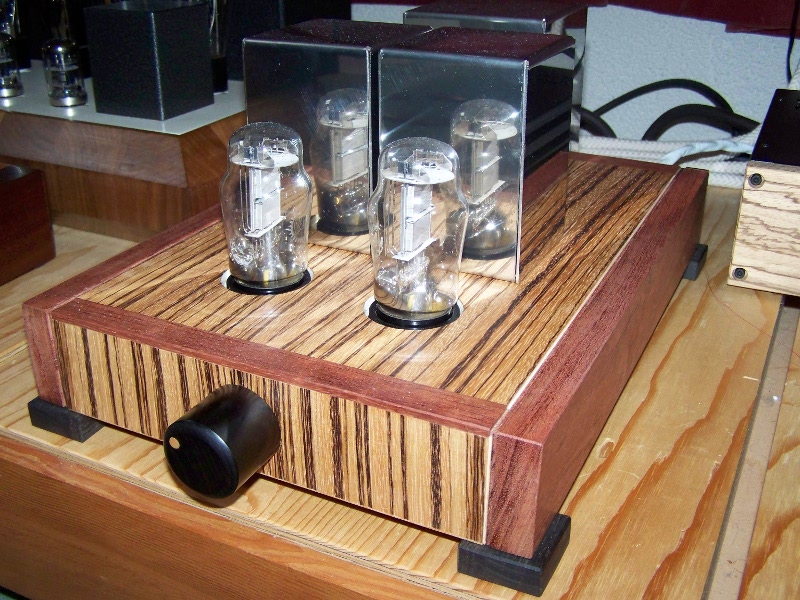

De voltooide voorversterker. Zebrano voor- en bovenzijde met Bubinga zijkanten en accenten. Art-deco voetjes en volumeknop uit African Blackwood. De Silberglut transformatoren worden geleverd in gepolijst RVS..
4617 parafeed pre-amplifier
De Valvo 4617 in bajonet fittingen.
4617 parafeed pre-amplifier
Silberglut, ook bekend als Silvercore.
4617 parafeed pre-amplifier
Overzicht van de opbouw. Linksonder de gloeispanning, midden-onder de hoogspanning, rechtsonder de VCCS module. Net voor de stappenschakelaar de Reinhöfer ingangstrafo's. De Obbligato's zijn de ontkoppeling van de parafeed trafo's.
4617 parafeed pre-amplifier
De capaciteits vermenigvuldiging met de IRF840.
4617 parafeed pre-amplifier
Netspanning entree met gloeispanning gelijkrichting.
4617 parafeed pre-amplifier
De CCS als anode-belasting en de VCCS voor de gloeispanning van beide 4617.
4617 parafeed pre-amplifier

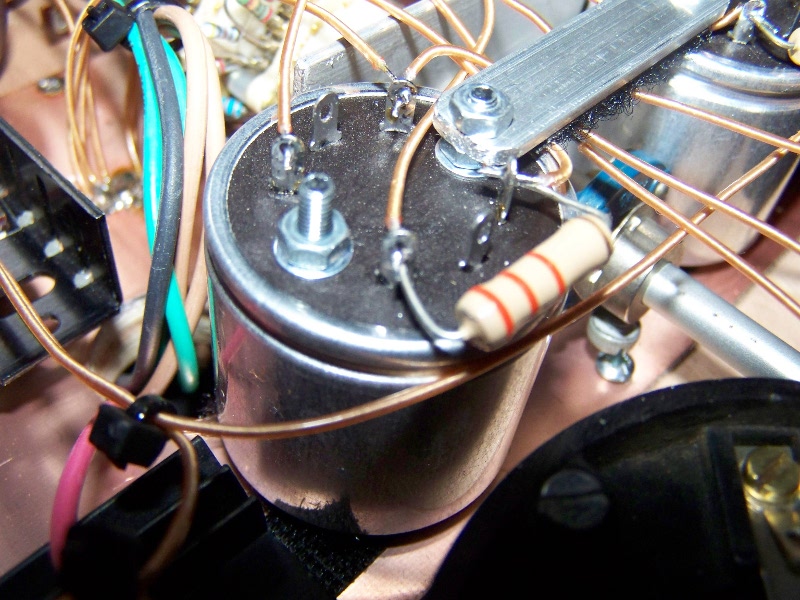

Obbligato folie-in-olie als ontkoppeling voor de Silberglut parafeed trafo's.
4617 parafeed pre-amplifier
Reinhöfer 54.13 ingangstrafo's.
4617 parafeed pre-amplifier
De serie-stappenschakelaar op basis van een Elma schakelaar.
4617 parafeed pre-amplifier
Ingangs schakelaar voor bronkeuze.
4617 parafeed pre-amplifier
De capaciteits vermenigvuldiger in close-up.
4617 parafeed pre-amplifier
Originele bajonet buishouders voor de 4617.
4617 parafeed pre-amplifier
VCCS van Machmat in close-up
4617 parafeed pre-amplifier
..en de 1.5 Volt batterijen voor de nrs..

Hier nogmaals het schema van de voorversterker.

..Eerste
