"Unique" - Een voorversterker met de 5687 en Tribute transformatoren (4)

Ga direct naar 1 2 3 4

De massa van de schakeling zelf wordt middels een laagohmige weerstand verbonden met de massa van het chassis en dus met randaarde...
Overzicht van de de voorversterker compleet gemonteerd. De bodemplaat is van triplex en wordt middels parkertjes op het houten chassis geschroefd.

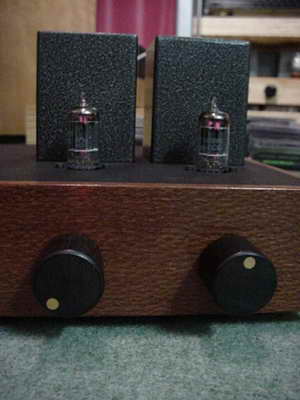

De voorzijde...
De achterzijde..



Legenda
Schema "Unique"
Transformatoren Tribute
Houtwerk Musical Affairs
BlackGate Acoustic-Dimension
Buizen/buishouders AskJanFirst
Schakelaars bron/volume Radiobeurs/rommelmarkt
Cinch chassis delen Speaker&Co
Overig montage materiaal Conrad
