DHT.
Met een Direct verhitte triode in de uitgang wordt de weergave nog transparanter en meer open. De '45 is geknipt voor deze toepassing: Reeds bij 160Volt anodespanning en 20mA door de buis klinkt deze fantastisch! Een negatieve roostervoorspanning van -25Volt wordt geleverd door 2 in serie geschakelde lood-accu's (Panasonic, 1.3Ah). In deze configuratie hoeven de accu's geen stroom te leveren, hetgeen betekent dat de accu's net zolang hun spanning afgeven als waren ze in opslag.. De Emission Labs '45 Solid Plate is net even dynamischer en laat daardoor meer horen. De voeding is ondergebracht in een aparte behuizing om instraling te voorkomen. Kijk hier voor het schema.

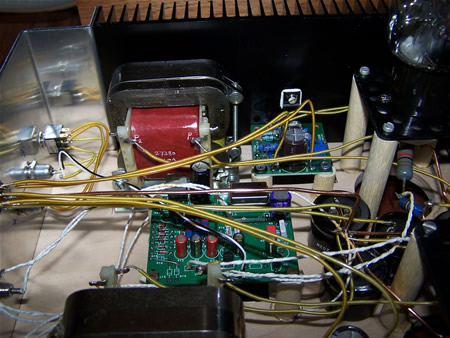

Hat hart: Monica2, tussen de 2 1:1 interstages..

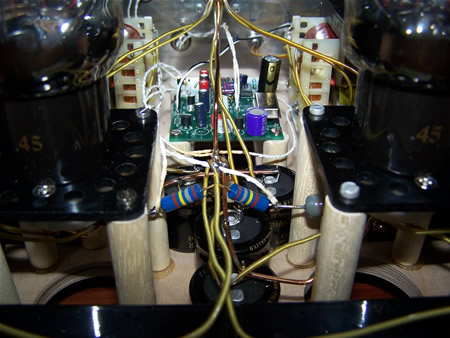

De EML 45's staan op rondhout, buishouders zijn van Furutech.

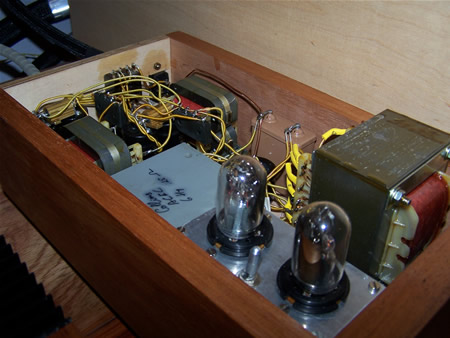

De voeding met 2 x 1007 zonder metalen jasje.

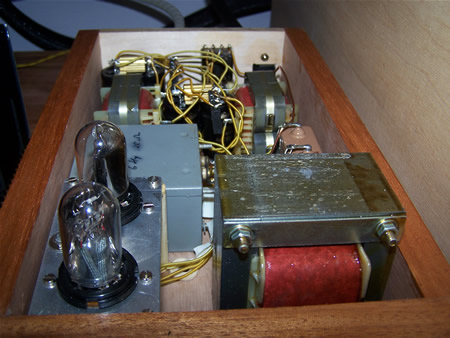

..andere invalshoek..

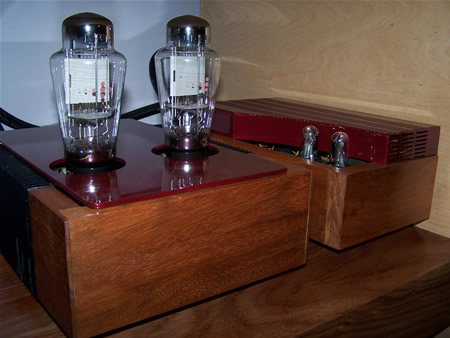

De combinatie speelklaar.

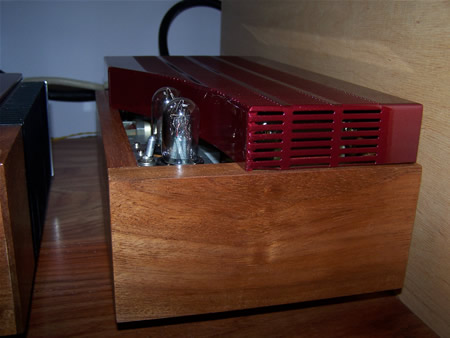

De voeding..
