Een Single Ended hoofdtelefoonversterker met de ECC88 en CV4079 (3)

Direct naar 1 2 3

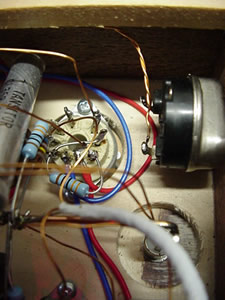

De kathode ontkoppeling van de CV4079: 2K/2W kool met parallel een 40uF tantaal condensator ("Tansitor").
De SRPP schakeling: Uiterst simpel, slechts 2 weerstanden per ECC88!
De potmeter van Alps welke (schematisch) geplaatst is tussen driver en eindbuis.
Achterzijde van de versterker met netentree, zekeringhouder, speakerterminals en cinch-bussen.
Speelklaar!
 Hierboven de gebruikte buisjes: CV4079, ECC88 (hier CV2392) en de ECL82 (6BM8)

Klank.
De kwaliteit van de uitgangstrafo's van AE-Europe spreekt voor zich en is duidelijk beter dan de (fysiek kleinere) Lafayette uitgangstrafo's die eerder zijn gebruikt. Dit tilt de hele versterker naar een ander niveau: Er is duidelijk meer resolutie in detaillering en meer overtuiging in laagweergave. Afbeelding van het podium is goed (tussen de oren?) alsmede klankkleur en definitie. Wanneer een goede kwaliteit hoofdtelefoon wordt aangesloten dan valt onmiddelijk de uitzonderlijk goede detaillering op...

Legenda:
Schema Hoofdtelefoonversterker
Transformatoren AE-Europe
CV4079 Points North Ltd.
Overig Conrad, hobbymarkten
