Een Single Ended hoofdtelefoonversterker met de '71A en de '27 (2)

Ga direct naar 1 2

 Het overzicht:
Voorin de uitgangstransformatoren, achterin de voeding om eventuele brom invloeden te beperken.

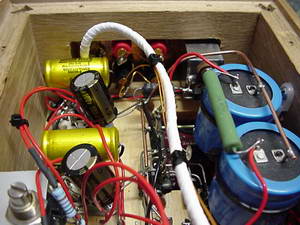

Het eerste pi-filter: de 2 x 270uF Philips LL met hiertussen de 120 ohm weerstand. Linksachter de opbouw van het spanningsregulator circuit.
Met een tweetal potmeters kan eenvoudig voor een hoogspanning worden gekozen tussen de 200 en 300 Volt per kanaal.
De afvlakking van de gloeistroom voor de 71A. Weinig dissipatie dus een koellichaam voor de LM317 is niet nodig.
De "byPass" van de uitgangstrafo en de 71A, de 0.22uF Jensen. Deze zorgt voor een extreem kort signaalpad (van hoogspanning naar kathode van de 71A)
Het geheel afgemonteerd en spelend.
