Voorversterker 6N6 parafeed met Magnequest (2)

Ga direct naar: 1 2


6N6P Parafeed Magnequest

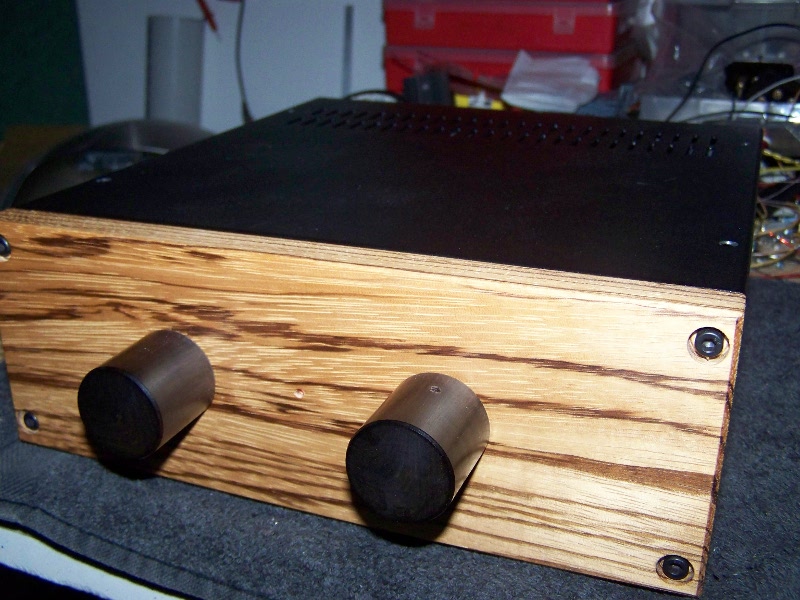

Het Zebrano voorpaneel op het Hifi-2000 chassis. De knoppen zijn uit African Blackwood..
6N6P Parafeed Magnequest
De gelijkrichting van de gloeispanning middels Schottky diodes voor een minimale spanningsval..
6N6P Parafeed Magnequest
De ingangskeuze schakelaar aan achterzijde om de signaal bedrading zo kort mogelijk te houden..
6N6P Parafeed Magnequest
Voeding transformator van Amplimo, gelijkrichting en smoorspoel met 1e afvlakking elco
6N6P Parafeed Magnequest
De Magnequest B7-10K met papier-in-olie koppel condensatoren.
6N6P Parafeed Magnequest
De 6N6P naast de stappenschakelaar van Acoustic-dimension.
6N6P Parafeed Magnequest
De 6N6P op gloei..
6N6P Parafeed Magnequest
Totaal overzicht van de (compact) gebouwde voorversterker. De gehele schakeling is opgebouwd op een U-vormig stuk koperplaat en  bevestigd in de sleuven van de zijkanten van het chassis. De netschakelaar is gemonteerd op het front, de bronkeuze schakelaar aan de achterzijde net boven de ingangen.

Klank
De 6N6P geeft meer kracht aan het geluid dan de 6N1P, maar de 6N1P is weer wat delicater.. Overall een praktische voorversterker, compact te bouwen met een bovengemiddelde geluidskwaliteit. De Magnequest parafeed transformators beperken de bandbreedte enigzins tot plm 35Khz, maar dit is geenzins hoorbaar: Ze zijn gedetailleerd en geven een breed en diep podium.

Nogmaals een link naar het schema.
