Jensen four pole condensatoren

Jensen 4-pole.
De bekende fabrikant van (oa.) audiofiele condensatoren heeft een "apart" type condensator op de markt gebracht: de four-pole. De naam refereert naar de 4 aansluitingen die op de condensator aanwezig zijn: 2 voor de "min" en 2 voor de "plus". Het betreft hier een ingaande- en uitgaande aansluiting vwb. de electrische aansluiting: De ingaande pin is aangesloten op het begin van de folie, de uitgaande pin op het eind van de folie. De zg. whitepapers op hun website beschrijven exact de gedachten hierachter en hoe een en ander toe te passen in een schakeling. Kort gezegd claimen ze hiermee een soort filterende werking te hebben gecreëerd wanneer ze op de juiste manier worden aangesloten.
Zijn de 4-poles een goede vervanger voor de (niet meer geproduceerde) BlackGate WKZ?

Jensen logo Jensen 4-pole caps

De 4-poles zijn niet verkrijgbaar in "kleine" waardes: 220uF is de kleinste waarde. Ook is de werkspanning lager dan ideaal voor de meeste buizenversterkers: 385V. Het in serie zetten om een hoger werkvoltage te kunnen realiseren word afgeraden (lees hier meer over bij "Lezerspost"), parallel zetten zou weer voordelen met zich meebrengen: niet echt een "standaard" condensator dus! Fysiek heeft de 220uF/385V 4-pole dezelfde diameter als bijv. WKZ en Cerafine, weegt even veel maar is slechts half zo hoog.

De condensatoren worden door Parts Connexion geleverd met een bijsluiter (zie hieronder) waar de juiste aansluitingen van de 4 pinnen op staat aangegeven.

Jensen 4-pole schema

Om een "snelle" voeding te houden met een grotere waarde condensator is het circuit eerst aangepast mbv. Psu Designer: Choke-input - 15uF PIO - Choke - 220uF Jensen. De simulatie die deze voeding oplevert is nagenoeg gelijk aan voorgaande voeding (zie hier).

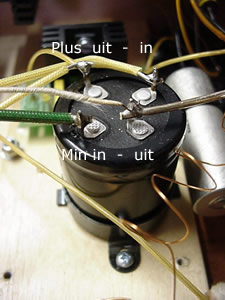

Opgenomen in het hoogspanning circuit ziet de aansluiting van de 4 pinnen er als volgt uit:

Jensen 4-pole Jensen 4-pole

Luisteren...
De eerste klanken zijn doorspekt met een zompige laagweergave hetgeen de midden- en hoogweergave leterlijk "wegdrukt"... Na plm. een week "inspelen" is het laag weer in proportie tov. midden en hoog, en laat deze electrolyt van zich horen: Géén "scherp" of "ijl" hoog, wél goed gedetailleerd. Klank is uitstekend - geen verschillen tov. de WKZ. Het laag is (nu) goed gedoseerd, heeft veel autoriteit en lijkt zelfs wat "dieper" te gaan dan met de WKZ... De autoriteit die een versterker krijgt na een upgrade met een WKZ is hier ook hoorbaar, wellicht zelfs wat beter...
Noot: De exacte verschillen zijn moelijk aan te duiden omdat de voeding is aangepast en de capaciteit-waardes niet dezelfde zijn...

Conclusie:
Nadelen zijn de relatieve lage werkspanning, het niet in serie kunnen zetten en de hogere capaciteit waardes... Echter: wanneer goed toegepast in een circuit geven ze minimaal eenzelfde upgrade aan een versterker als een WKZ zou doen, en dat ook nog eens voor de helft van de prijs... Ook worden de 4-poles nog steeds geproduceerd hetgeen bij de WKZ nog steeds "de vraag" is...

Overigens prefereert Reference Audio Mods (red: bestaat niet meer) de Jensen Four pole boven een WKZ en geeft ze (oa) aan als "The best" onder "Capacitors"...

*
