Thuis bij: Frans van Dam

Binnenkomen bij Frans is als het betreden van het doe-het-zelf audio-Mekka! Veel vrouwen hebben een uitgesproken mening over een vrijgezellen huishouden: Frans helpt daar een handje aan mee. Overal zijn de sporen van de hobby te zien: op de eettafel, op de grond, in de hal etc. Hier leeft duidelijk iemand voor zijn hobby. In de huiskamer staat zijn installatie in de lengte opgesteld op een meubel van Ikea. Klankscherm uit OSB met PHY KM30 Sinds kort staan daar (prototype) klankschermen naast, voorzien van de kostbare PHY KM30. De schermen zijn gemaakt van OSB constructieplaat en MDF in een zandgevulde sandwich constructie. Het tijdelijke van deze schermen zit 'm voornamelijk in de gebruikte materialen: met name de OSB is wat nadrukkelijk aanwezig. De versterkers zijn gemaakt van blank hout (Maple) met een onafgewerkte koperen bovenplaat waarop voornamelijk zwart en blauw gespoten bovenwerk. De frontjes van de versterkers zijn gemaakt uit één plank, waardoor een mooi geheel ontstaat met doorlopende nerven. Meters en knoppen zijn mooi ingebouwd en verzonken. Frans is duidelijk gecharmeerd van de kwaliteit van de vooroorlogse Amerikaanse buizen. Frans' motto: Hoe groter, hoe beter!

De versterking gaat via een voorversterker en twee monoblokken. De voorversterker is nagebouwd vanuit Soudpractices issue 13, de "My homebrew Type 76 preamplifier", maar dan met een aangepaste buiskeuze. Bruce M.Berman gebruikt een direct gekoppelde 76 en 1/2 6SN7 per kanaal. Frans heeft hier gekozen voor de 56 Globe i.p.v. de 76 en de 6J5, die electrisch equivalent is van een halve 6SN7. Voedings- en versterkingsgedeelte zijn gebouwd op aparte chassis, deze zijn verbonden met een kabel waar een gestript metalen buisje (6AC7) als stekker dienst doet.Kloon van Berman uit Sound Practices Een AZ1 neemt de gelijkrichting voor zijn rekening. Hier heeft Frans zelf een verloopvoetje voor gefabriekt, waar hij behoorlijk trots op is! De 4 condensatoren die achter de buisjes op het versterkingsgedeelte staan, worden niet meer gebruikt: Eentje hiervan is helaas lek geraakt door aan de schroefaaansluiting te solderen. Frans adviseert dus met klem, om niet direct aan een schroefaansluiting van papier-in-olies te solderen! In een van deze leeggemaakte behuizingen neemt nu een BlackGate WKZ de honneurs waar. Klik hier voor het schema.

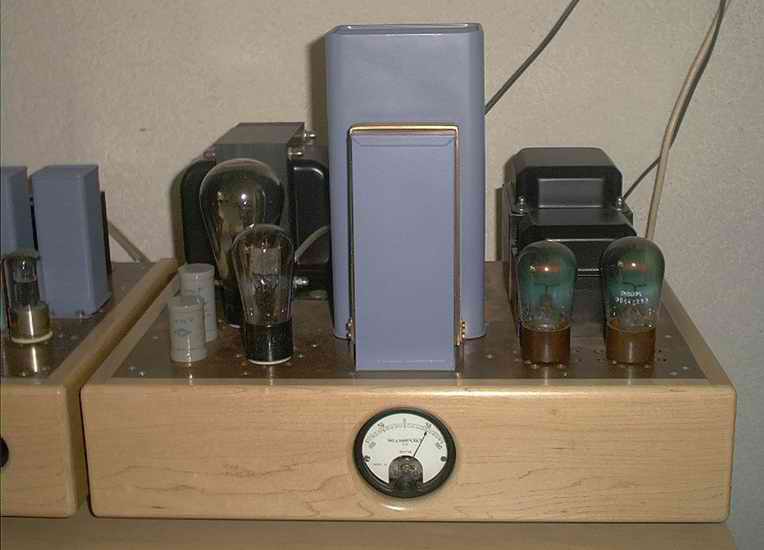

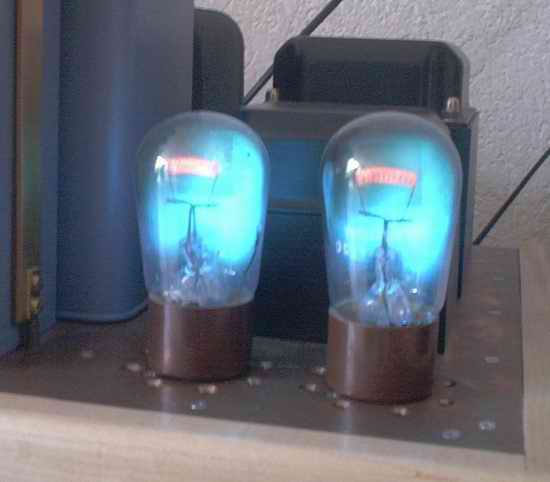

De eindversterkers zijn (ook) DC-gekoppeld. Her is gekozen voor de oude 50, de globe nog wel! Deze wordt aangestuurd door de UX227 die een chokeload heeft van Lundahl. Een grote condensator van 88mF/1200V (het "melkpak") staat prominent in het midden en laat alle andere componenten kleiner lijken dan ze zijn. De uitgangsransformator is van Electra Print en de voedingstransformatore komen van AE. Ook staat er nog een mooie (oude) Thordarson smoorspoel tussen. De gelijkrichting owrdt gedaan middels 2 enkelfasige gelijkrichters, de DCG1 van Philips. Dit zijn kwikdamp buisjes met een open plaat en gloeidraad waardoor (bij in bedrijf) de hele buis blauw oplicht, een apart gezicht!Eindbakken die hun naam eer aan doen Mooi prominent in het midden zijn de milliampère metertjes ingebouwd, niet echt een overbodige luxe bij een DC-gekoppelde versterker.Blauwe gloed op de eindbakken Klik hier voor het schema van de eindversterker.

De gebruikte luidsprekerbekabeling is ook van PHY: dikke massieve koperen geleiders, zwaar verzilverd en voorzien van een katoenen isolatie. Interlinks zijn (nog) van bedenkelijke aard, maar daar gaat zeer binnenkort wat aan gebeuren, beweert Frans.

De CD-speler en MD-speler zijn beiden van Denon, deze zijn aangesloten op een aparte da-converter: ook van Denon. Voor de show staat er nog een oude tuner bij, een Harman Kardon.

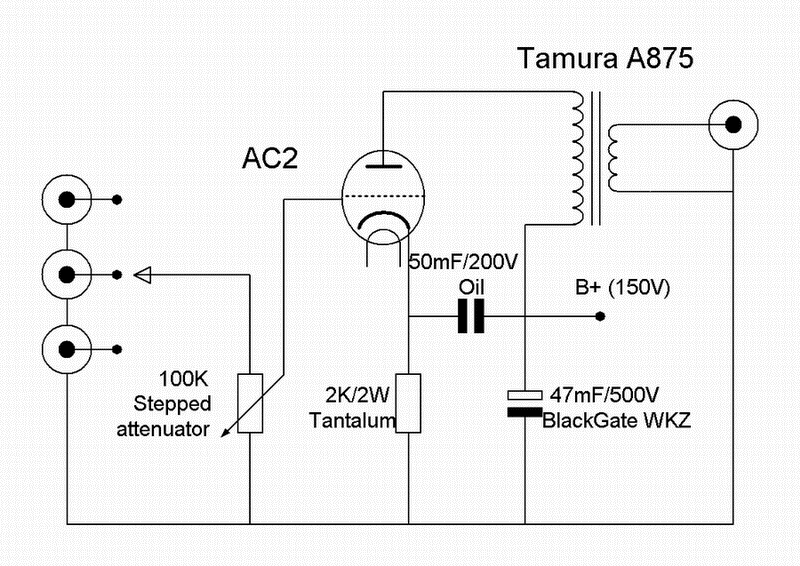

Frans is de laatste tijd behoorlijk druk geweest om dit allemaal op te bouwen, nog geen half jaar geleden stond hier een balans 6BX7 versterker met een 9710 in TQWT! Ook nu staat er al weer een verandering te komen. De voorversterker blijkt een "zwakke schakel" en gaat waarschijnlijk het veld ruimen voor een andere schakeling. Hieronder kun je de foto's bekijken van deze voorversterker "in aanbouw" welke voornamelijk een totaal andere schakeling heeft: één enkele triode, de AC2, die middels een line out van Tamura verbonden gaat worden met de eindversterkers. Klik hier voor het schema. Ook gaat er nog wat gesleuteld worden aan de da-converter, hier wil Frans graag de Sowter trafootjes in hebben ipv de standaard analoge uitgang..

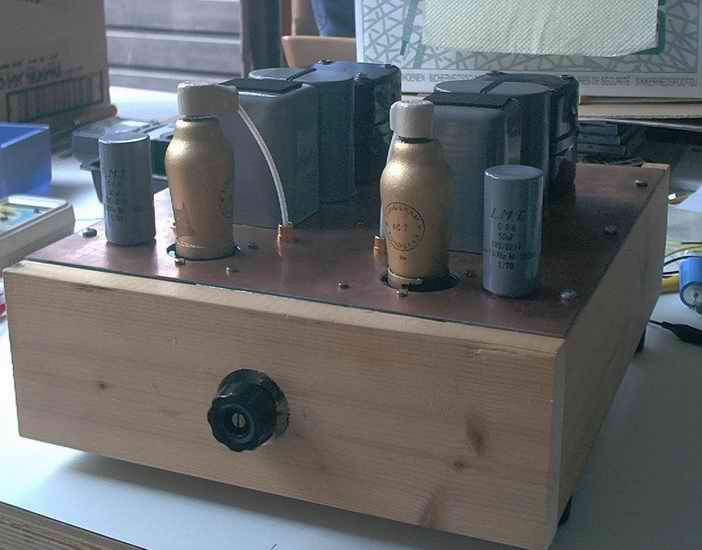

 De nieuwe voorversterker in aanbouw Op de rug...

Kostbare buisjes in de monoblokken ..de 1.74 meter hoge klankschermen en hun eigenaar..
